Sicherheit am Elektrofahrzeug
AVL DiTEST EValuate
Patentiert
EValuate ist ein Messgerät, mit dem Sie als Prüforganisation oder Werkstatt die Sicherheit von Elektrofahrzeugen im Zuge der Periodisch Technischen Inspektion (PTI) überprüfen. Das für Ihre Anforderungen maßgeschneiderte Gerät bietet zahlreiche Vorteile in Bezug auf das Handling sowie in punkto Zeiteffizienz und vor allem Mess- und Prozesssicherheit.

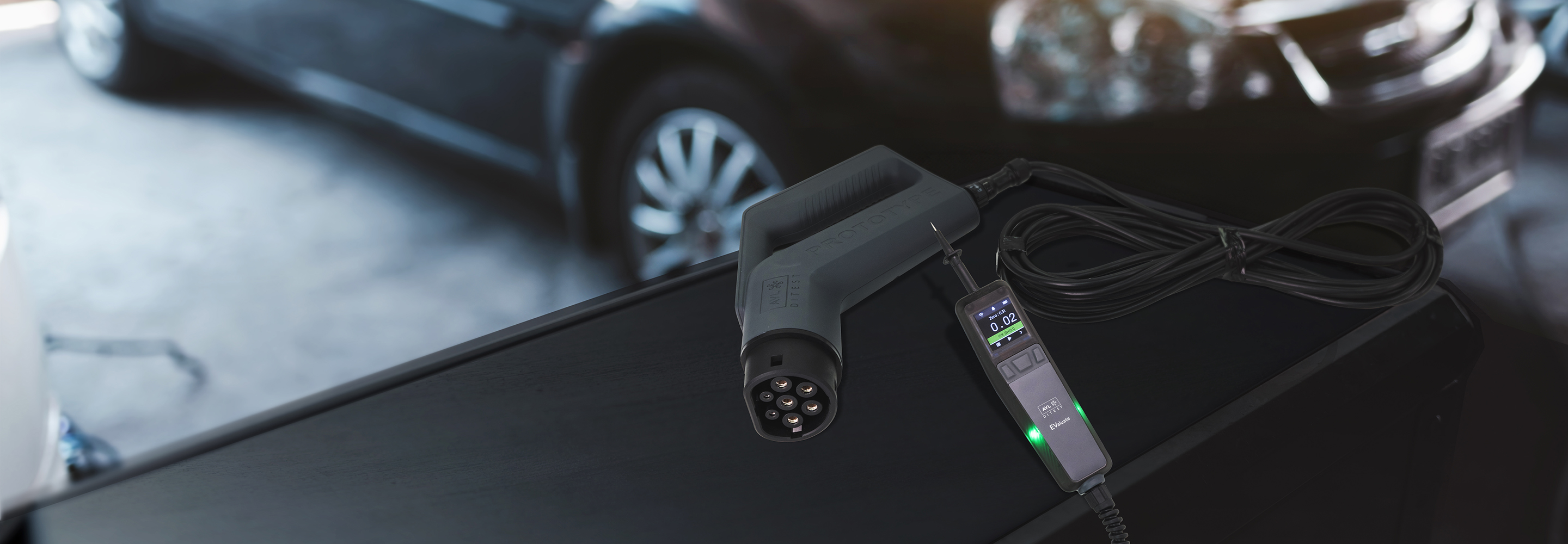

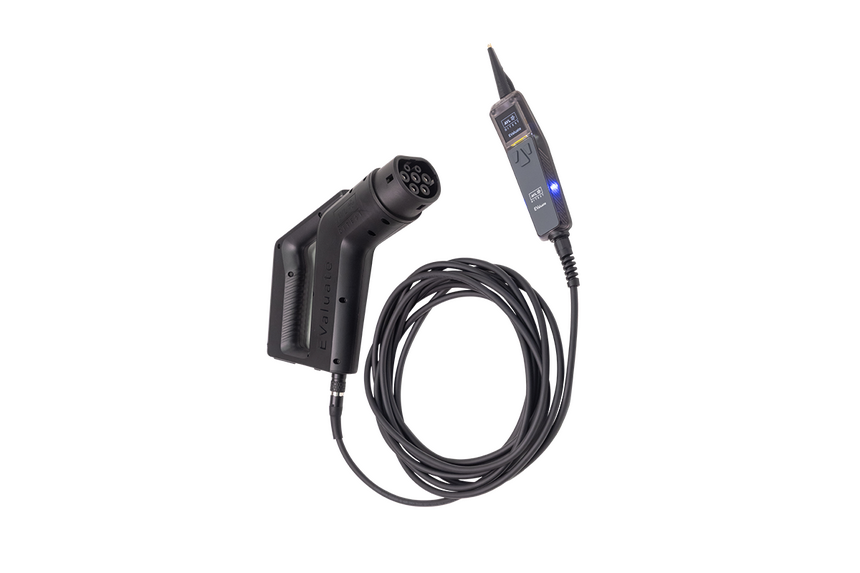

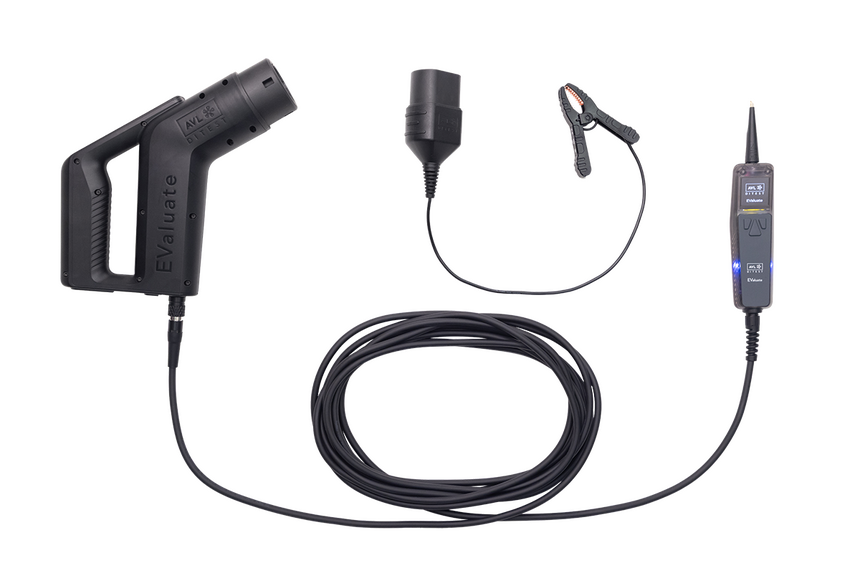

Sie überprüfen mit dem EValuate die sicherheitsrelevanten Parameter Potentialausgleich sowie Isolationswiderstand am AC-Ladeport und führen zudem die Überprüfung der Wegfahrsperre durch. Das akkubetriebene Messgerät besteht aus zwei Teilen: Einer Ladeporteinheit, welche direkt an den AC-Ladeport des Fahrzeugs angesteckt wird und einer Prüfsonde mit integriertem Display. Damit arbeiten Sie flexibel um das gesamte Fahrzeug. Optional kann das EValuate über WLAN an eine externe Software angebunden werden. Dies ermöglicht die automatische Dokumentation von Messergebnissen und die Übertragung von Informationen zu Messpunkten an das EValuate. So können Sie beispielsweise eine festgelegte Reihenfolge der Messpunkte einhalten und sicherstellen, dass kein Messpunkt vergessen wird.
Alle Messergebnisse werden gemäß der Richtlinie ECE R 100 automatisch bewertet und entsprechend farblich dargestellt. Ergänzend zu dieser optischen Indikation erfolgt akustisches Feedback, sodass Sie als Prüfingenieur:in bei der Bewertung der Ergebnisse optimal unterstützt werden.
Vorteile auf einen Blick
Minimierung von Fehlbedienungen
Die Isolationswiderstandsmessung am AC-Ladeport wird vollständig automatisiert durchgeführt. Es ist kein manuelles Stecken der Prüfspitzen oder Einstellen des Messbereichs erforderlich. Dies reduziert das Risiko von Fehlbedienungen signifikant.
Integrierter Adapter

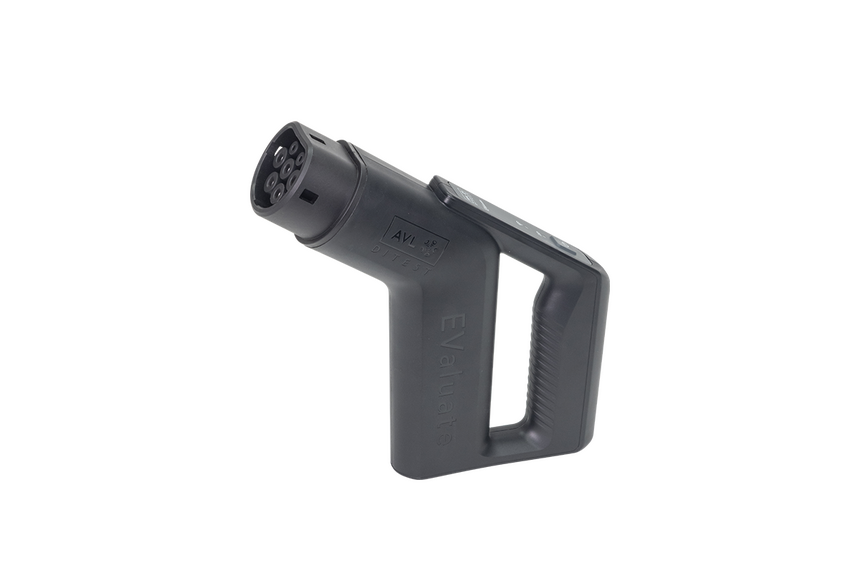

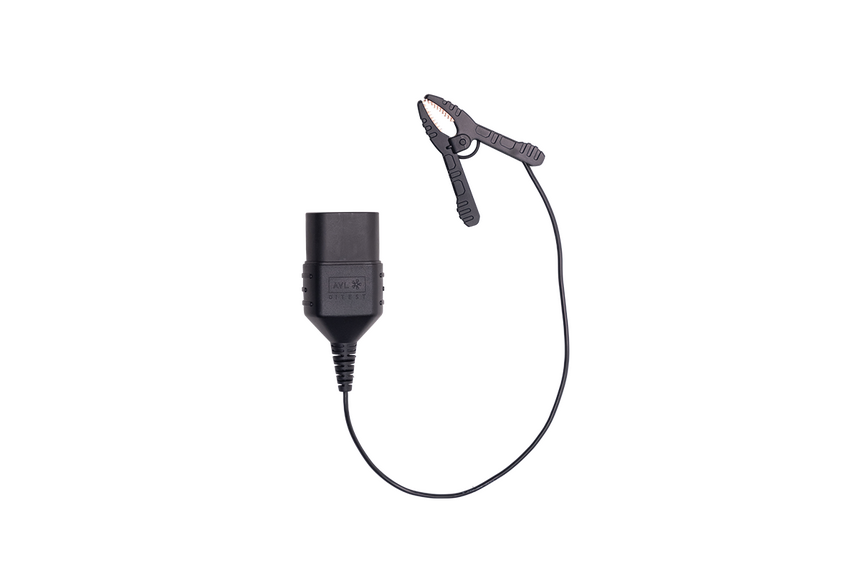

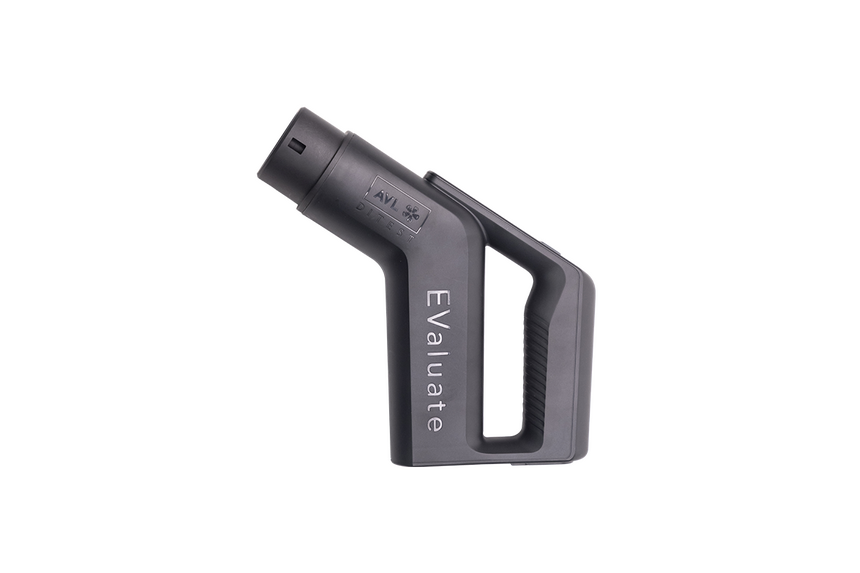

Während bei anderen Messgeräten ein zusätzlicher Adapter für den AC-Ladeport erforderlich ist, hat EValuate den Typ 2 AC-Ladestecker als Standardinterface integriert, sodass Sie das Gerät direkt am Fahrzeug anstecken. Eine am EValuate ansteckbare Krokodilklemme ermöglicht die Messung des Potentialausgleichs auch an Fahrzeugen, welche über keinen Ladeport verfügen, aber dennoch HV-Komponenten besitzen (z.B. Mild-Hybrid oder Wasserstofffahrzeuge).
Präzision durch Vierleiter-Messtechnik
Für präzise Ergebnisse bei der Potentialausgleichsmessung ist das EValuate mit einer Kelvinprüfspitze (Vierleiter-Messtechnik) ausgestattet. Dadurch
werden Einflüsse von Kontakt- und Leitungswiderständen eliminiert und die Notwendigkeit eines Nullabgleichs entfällt.
Spezialmodus Wegfahrsperre
Für die Überprüfung der Wegfahrsperre wird mit dem EValuate durch Zuschalten eines Widerstandes am AC-Ladeport ein Ladekabel simuliert. Bei bestimmten Fahrzeugen ist es erforderlich, das Zuschalten des Widerstands zeitlich zu begrenzen, wofür Sie einen Spezialmodus wählen können.
Einfaches Handling

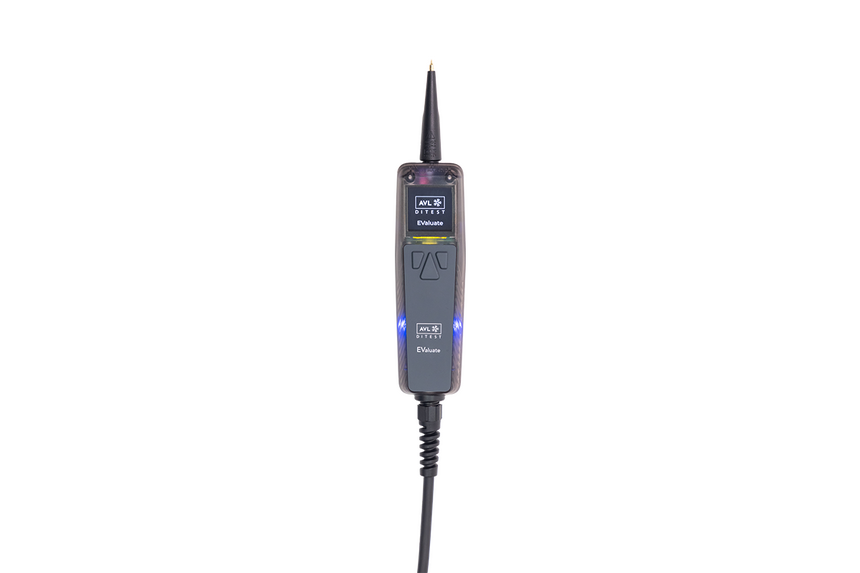

Das in die Prüfsonde integrierte Display ermöglicht Ihnen eine einfache und flexible Bedienung. Durch die integrierten LEDs lesen Sie den Status der Messergebnisse auf einen Blick ab.
