Sécurité des véhicules électriques
AVL DiTEST EValuate
Breveté
L’EValuate est un appareil de mesure qui vous permet de contrôler la sécurité des véhicules électriques dans le cadre du contrôle technique périodique (CTP). L’appareil, conçu sur mesure pour répondre à vos exigences, offre de nombreux avantages en termes de manipulation, de rapidité et surtout de sécurité des mesures et des processus.

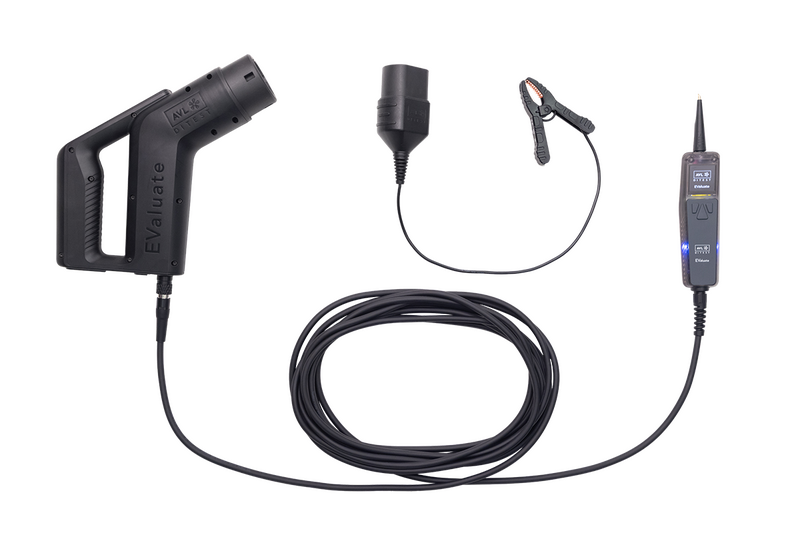

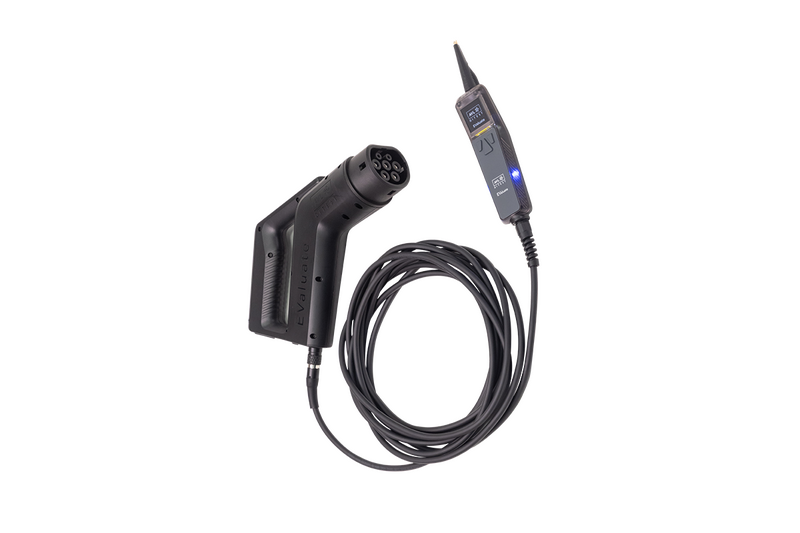

Avec l’EValuate, vous contrôlez les paramètres de sécurité importants que sont la liaison équipotentielle et la résistance d’isolation au niveau du port de charge AC et vous effectuez également le contrôle du dispositif d’immobilisation. L’appareil de mesure fonctionnant sur batterie se compose de deux parties : une unité de port de charge qui se branche directement sur le port de charge AC du véhicule et une sonde de test avec affichage intégré. Vous pouvez ainsi travailler de manière flexible tout autour du véhicule. En option, l’EValuate peut être connecté à un logiciel externe via un réseau WLAN. La documentation automatique des résultats de mesure et le transfert d’informations sur les points de mesure vers l’EValuate sont ainsi possibles. Vous pouvez par exemple respecter un ordre défini des points de mesure et vous assurer qu’aucun point de mesure n’est oublié.
Tous les résultats de mesure sont automatiquement évalués et affichés en couleur conformément à la directive ECE R 100. Cette indication visuelle est complétée par un feedback acoustique, de sorte que vous, en tant qu’ingénieur de contrôle, êtes assisté de manière optimale lors de l’évaluation des résultats.
LES AVANTAGES EN UN COUP D’ŒIL :
Minimisation des erreurs de manipulation
La mesure de la résistance d’isolation sur le port de charge AC est entièrement automatisée. Il n’est pas nécessaire d’enficher manuellement les pointes de touches ou de régler la plage de mesure. Cela réduit de manière significative le risque d’erreurs de manipulation.
Adaptateur intégré

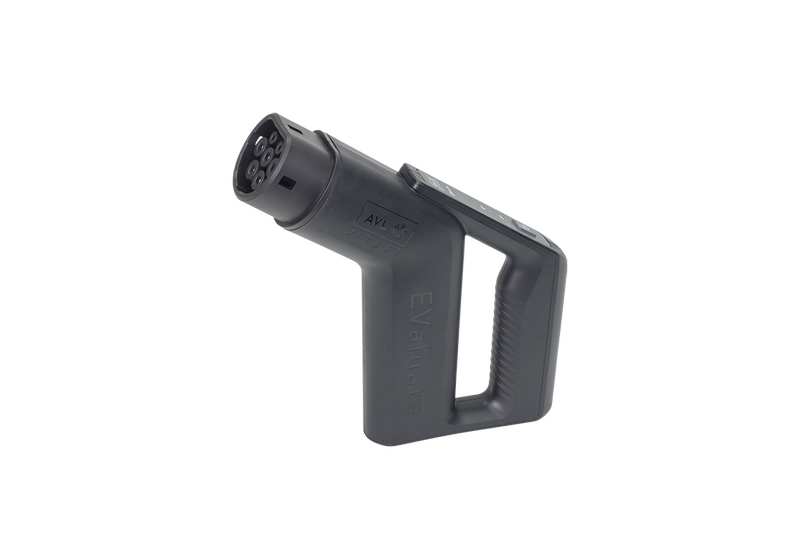

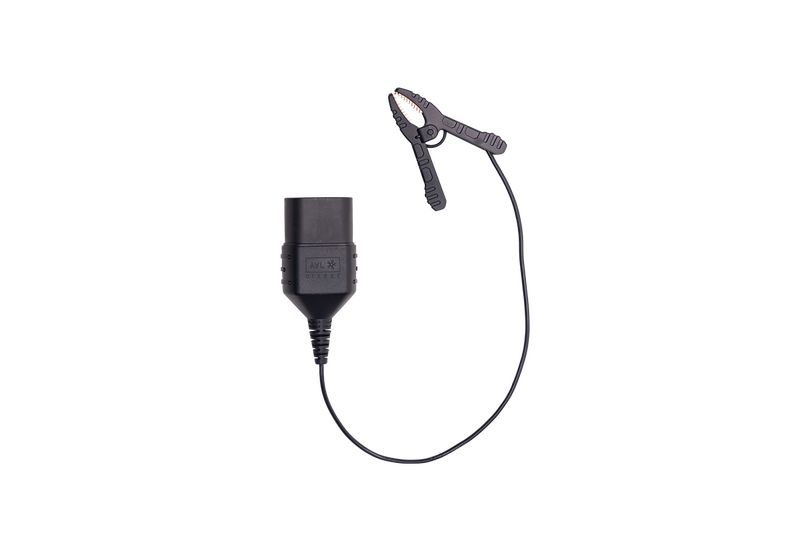

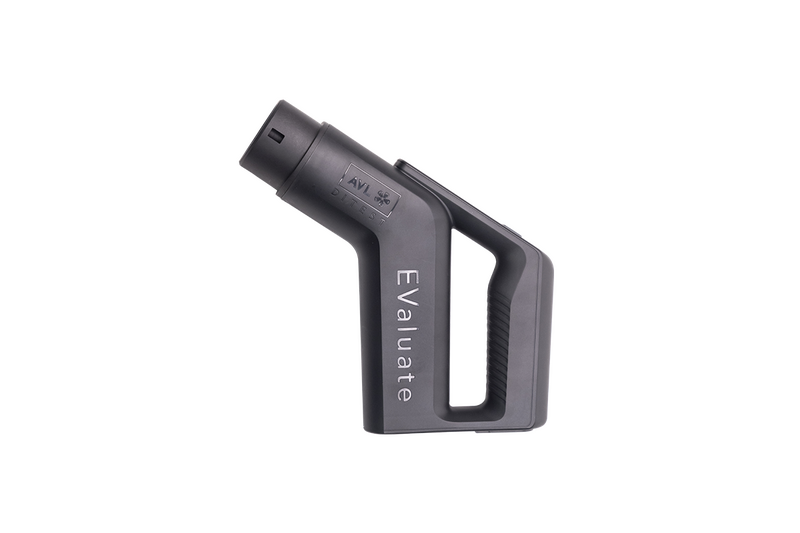

Alors que d’autres appareils de mesure nécessitent un adaptateur supplémentaire pour le port de charge AC, EValuate a intégré la fiche de charge AC de type 2 comme interface standard, ce qui vous permet de brancher l’appareil directement sur le véhicule. Une pince crocodile enfichable sur l’EValuate permet de mesurer l’équipotentialité, même sur les véhicules qui ne disposent pas d’un port de charge mais qui possèdent tout de même des composants HT (par ex. véhicules à hybridation légère ou à hydrogène).
Précision grâce à la technique de mesure à quatre conducteurs
Pour obtenir des résultats précis lors de la mesure de l’équipotentialité, l’EValuate est équipé d’une pointe de touches Kelvin (technique de mesure à quatre conducteurs). Les influences des résistances de contact et de ligne sont ainsi éliminées et la nécessité d’une compensation à zéro n’est plus nécessaire.
Mode spécial du dispositif d’immobilisation
Pour le contrôle du dispositif d’immobilisation, l’EValuate simule un câble de charge en connectant une résistance au port de charge AC. Pour certains véhicules, il est nécessaire de limiter dans le temps l’activation de la résistance, pour laquelle vous pouvez choisir un mode spécial.
Manipulation facile

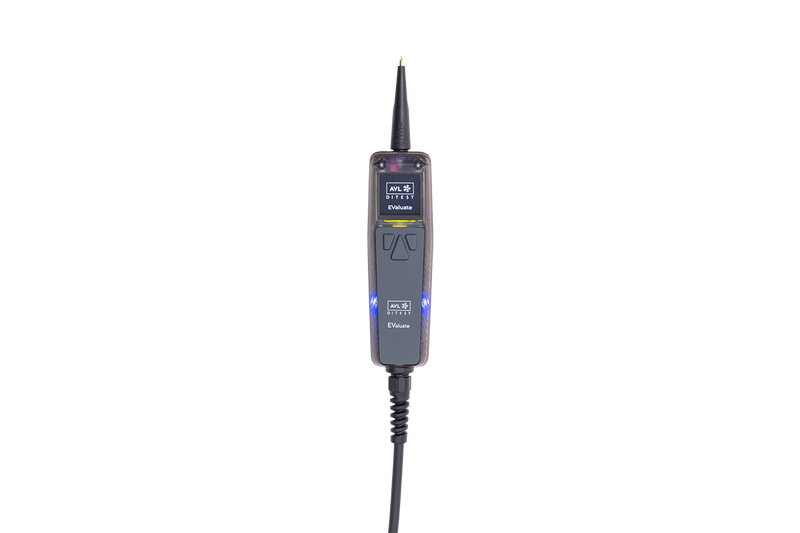

L’affichage intégré à la sonde de test vous permet une utilisation simple et flexible. Grâce aux LED intégrées, vous pouvez lire l’état des résultats de mesure en un coup d’œil.
